Senyawa PA66 (Nilon 66) Termodifikasi — Kelas GF30 Suhu Tinggi, FR V0, CTI 600V
Butuh ketahanan panas yang lebih tinggi? Ini kelas untuk Anda.

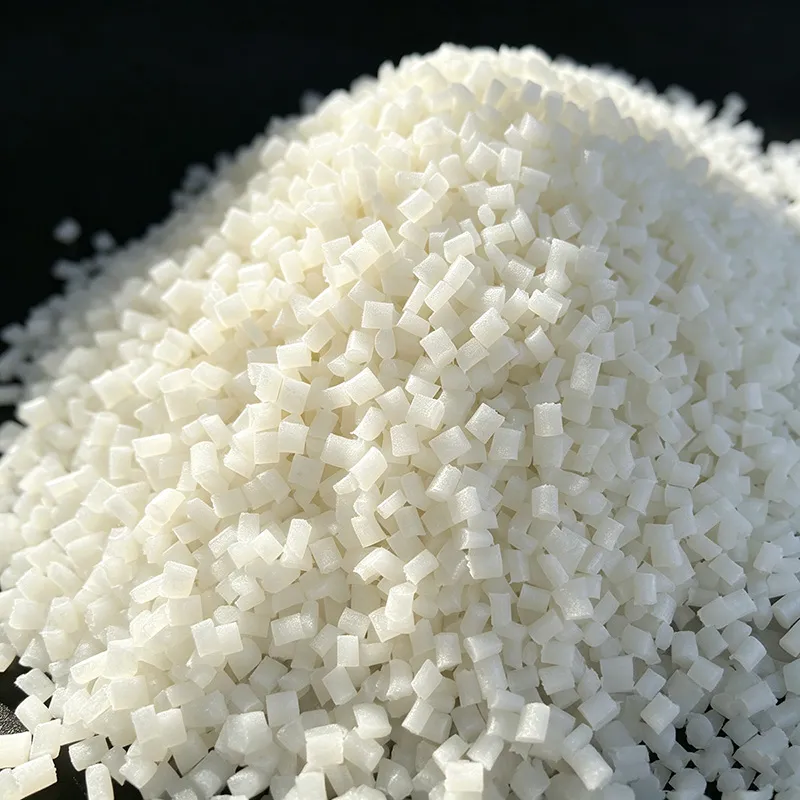

Rangkaian senyawa PA66 (Poliamida 66 / Nilon 66) Juhai memberikan HDT hingga 250°C, ketahanan api UL94 V0 dan ketahanan pelacakan CTI 600V. Dirancang untuk komponen bawah kap mobil, konektor EV 800V dan komponen transmisi daya industri. Cpk ≥ 1,33 antar batch pada semua sifat mekanis kritis.
Daftar Lengkap Kelas PA66
Empat senyawa PA66 yang disesuaikan mencakup 90% aplikasi struktur‑panas otomotif, kelistrikan kendaraan listrik dan industri. Klik kelas mana pun untuk mendapatkan lembar data lengkap, templat CoC sampel dan harga spesifik.
PA66 BFE04 · PA66 Diperkuat GF30
PA66 premium diperkuat 30% serat kaca. HDT @1,8 MPa = 250 °C, kekuatan tarik 190 MPa. Acuan untuk komponen otomotif dan elektronik bersuhu tinggi.
PA66 FR25 · Tahan Api V0 GF25
PA66 tahan api bebas halogen dengan 25% serat kaca. UL94 V0 @ 0,8 mm, GWIT 775 °C. Dioptimalkan untuk konektor, relai dan rumah komponen listrik.
Mengapa Memilih Senyawa PA66 Kami
Empat keunggulan lini produksi yang menghasilkan pengurangan biaya dan risiko nyata untuk lantai cetak injeksi dan garansi produk akhir Anda.
Setiap sifat kritis dikendalikan pada tingkat 4‑sigma — tidak ada penyesuaian cetak yang tidak terduga antar lot.
Laboratorium CTI internal kami memvalidasi setiap batch kelas CT600 minimal 620V.
Tingkat limbah dan pengembalian lini PA66 tahun 2025: 0,42% dari 128 pengiriman.
Pemecahan masalah cetak, simulasi aliran atau penggantian kelas — jawaban dalam satu hari.
Sorotan Performa Suhu Tinggi
PA66 telah lama menjadi material andalan untuk desain bawah kap mobil dan aplikasi industri sisi panas — namun tidak semua kelas PA66 GF30 dapat bertahan di lingkungan nyata di atas 180°C. Kelas PA66‑BFE04 dan ETF‑HT kami menggunakan paket penstabil panas sinergis paten garam‑tembaga + amina terhalang yang menjaga kekuatan tarik dan impak setelah ribuan jam suhu operasi terus‑menerus, di mana kelas PA66 ekonomis pesaing mulai menjadi rapuh dan retak.
| Sifat | Standar Uji | Juhai PA66 GF30 (BFE04) | PA6 GF30 Umum (Pesaing) | Perbedaan |
|---|---|---|---|---|
| HDT @ 1.82 MPa | ISO 75/Af | 250 °C | 195 °C | + 55 °C |
| HDT @ 0.45 MPa | ISO 75/Bf | 262 °C | 208 °C | + 54 °C |
| Puncak Leleh Tm | ISO 11357 | 260 °C | 221 °C | + 39 °C |
| Retensi Kekuatan Tarik (1000 h @ 180°C) | Internal JH‑TH‑A01 | 92 % | 68 % | + 24 pts |
Studi Kasus Bawah Kap Mobil — Retakan Rumah Termostat
Latar Belakang: Sebuah Tier‑1 Amerika Utara mengalami tingkat kegagalan retak mulur lapangan sebesar 3,1% pada rumah termostat yang diperkuat serat, beroperasi pada puncak suhu 175‑190°C dengan PA66 GF30 standar pesaing.
Perubahan: Material diganti menjadi Juhai PA66‑BFE04 dengan penstabil panas canggih dan pembasahan serat yang lebih baik. Cetakan sama, parameter cetak sama.
Hasil: Setelah 12 bulan / 140.000 km validasi armada dipercepat dan 8 batch produksi → 0 kegagalan, retensi HDT 97% dibanding spesifikasi awal, Cpk tarik 1,42. Sekarang menjadi pemasok tunggal untuk platform ini.
Kalkulator Pertukaran Biaya PA66 vs PA6
Banyak insinyur bertanya: «Kapan keunggulan panas tambahan PA66 sebanding dengan premi harga dibanding PA6?». Gunakan kasus referensi 50.000 buah/tahun di bawah ini. Insinyur penjualan Juhai dapat menyesuaikan lembar perhitungan ini sesuai berat bagian Anda, biaya kegagalan dan suhu operasi yang tepat.
| Item (50.000 buah/tahun × 85 g) | Juhai PA66 GF30 (BFE04) | PA6 GF35 Pesaing (Ekonomis) | Selisih Bersih |
|---|---|---|---|
| Harga Material (USD/kg) | $ 2.75 / kg | $ 1.85 / kg | + $ 0.90 / kg |
| Pemakaian Material Tahunan (50k × 85g) | 4.250 kg → $ 11.688 | 4.250 kg → $ 7.863 | PA66 + $ 3.825 |
| Tingkat Kegagalan Lapangan yang Diharapkan (garansi + penarikan produk) | 0.3% × rata‑rata $60/klaim = $ 900 | 3.2% × rata‑rata $60/klaim = $ 9.600 | PA66 − $ 8.700 |
| Total Biaya Tahunan Bersih | $ 12.588 | $ 17.463 | PA66 MENGHEMAT $ 4.875 |
→ Penghematan ekstrapolasi program 3 tahun: $ 14.625 (ditambah penghapusan risiko tidak berwujud merek dan penarikan produk)
Lembar Data dan Sifat Mekanis
Nilai‑nilai tipikal kelas representatif Juhai PA66 GF30 (BFE04). Semua pengujian dilakukan pada benda uji serbaguna ISO 4 mm yang dikondisikan pada 23 °C / 50% RH selama 16 jam sesuai standar ISO / IEC terkait. CoC (Sertifikat Kesesuaian) setiap lot dikirim bersama setiap pesanan.
Sifat Mekanis
| Sifat | Standar Uji | Nilai (PA66 GF30 · BFE04) |
|---|---|---|
| Kekuatan Tarik | ISO 527 | 185 MPa |
| Modulus Elastisitas Tarik | ISO 527 | 9.200 MPa |
| Pemanjangan Batas Luluh | ISO 527 | 3.0 % |
| Pemanjangan Putus | ISO 527 | 3.3 % |
| Kekuatan Lentur | ISO 178 | 275 MPa |
| Modulus Lentur | ISO 178 | 8.400 MPa |
| Impak Izod Berlekuk (1A), 23°C | ISO 180 | 18 kJ/m² |
| Impak Izod Tanpa Lekuk (1U), 23°C | ISO 180 | 78 kJ/m² |
| Impak Charpy Berlekuk (1eA), 23°C | ISO 179 | 14 kJ/m² |
| Kekerasan Rockwell (Skala R) | ISO 2039‑2 | R 118 |
Sifat Termal
| Sifat | Standar Uji | Nilai (PA66 GF30 · BFE04) |
|---|---|---|
| Suhu Defleksi Panas @ 1,82 MPa (HDT‑A) | ISO 75/Af | 250 °C |
| Suhu Defleksi Panas @ 0,45 MPa (HDT‑B) | ISO 75/Bf | 262 °C |
| Titik Leleh (Puncak DSC, Tm) | ISO 11357 | 260 °C |
| Suhu Pelunakan Vicat (B/50) | ISO 306 | 248 °C |
| Koefisien Muai Panas Linear (Arah Aliran) | ISO 11359‑2 | 2.8 × 10⁻⁵ °C⁻¹ |
| Suhu Penggunaan Terus‑Menerus (UL 746B, Kelistrikan) | UL 746B | 140 °C (dievaluasi) |
Sifat Fisik dan Kelistrikan
| Sifat | Standar Uji | Nilai (PA66 GF30 · BFE04) |
|---|---|---|
| Massa Jenis | ISO 1183 | 1.38 g/cm³ |
| Laju Alir Volume Lelehan (MVR) @ 280°C / 5.0 kgf | ISO 1133 | 24 cm³/10 min |
| Penyusutan Cetakan — Arah Aliran | ISO 294‑4 | 0.30 % |
| Penyusutan Cetakan — Arah Melintang | ISO 294‑4 | 0.90 % |
| Penyerapan Air (24 jam, perendaman 23°C) | ISO 62 | 0.6 % |
| Penyerapan Air (Keseimbangan, 23°C / 50% RH) | ISO 62 | 2.5 % |
| Resistivitas Permukaan | IEC 60093 | 1 × 10¹⁵ Ω/sq |
| Resistivitas Volume | IEC 60093 | 1 × 10¹⁴ Ω·cm |
| Indeks Pelacakan Banding — CTI | IEC 60112 | CTI 2 (≥ 250V) — CTI 600V pada kelas PA66‑CT600 |
Panduan Pemrosesan dan Penanganan
Parameter Cetak Injeksi
| Parameter Proses | Rentang Rekomendasi (PA66 GF30) | Catatan |
|---|---|---|
| Pengeringan Awal | 90 °C × 4 jam; hingga kelembapan < 0.05% | Pengering dehumidifikasi wajib (titik embun −40 °C). PA66 lebih cepat terhidrolisis dibanding PA6 jika basah. |
| Suhu Tabung — Belakang / Tengah / Depan | 260 °C / 280 °C / 295 °C | Hindari melebihi 305 °C di zona depan untuk mencegah depolimerisasi diamina / terbentuknya gelembung. |
| Suhu Nozel | 285 - 295 °C | Sesuaikan dengan zona depan; nozel terbuka disarankan untuk PA66 guna mencegah penyumbatan akibat pembekuan. |
| Suhu Cetakan | 80 - 110 °C | 100 °C disarankan untuk bagian kritis HDT; meningkatkan impregnasi serat kaca dan kualitas permukaan. |
| Tekanan Injeksi | 90 - 150 MPa | Konektor dinding tipis / aliran panjang mungkin memerlukan 140 MPa+ dengan pengisian tahap pertama yang cepat. |
| Tekanan Tahan | 55 - 80% dari tekanan injeksi | Waktu tahan 15‑30 s per mm ketebalan dinding untuk mengontrol penyusutan pada tonjolan rusuk. |
| Tekanan Balik Sekrup | 8 - 15 bar | Lebih tinggi dibanding PA6 — PA66 mendapatkan manfaat dari gesekan pencampuran tambahan untuk pembasahan serat kaca yang lebih baik. |
| Kecepatan Sekrup (RPM) | 60 - 120 rpm | Sedang‑rendah untuk meminimalkan patahnya serat kaca akibat gesekan dan bintik hitam. |
Penyimpanan dan Masa Simpan
Simpan di kantong penghalang kelembapan aluminium asli yang tersegel di bawah 30 °C dan 65% RH (PA66 jauh lebih higroskopis dibanding PA6 di lingkungan yang sama).
Jauhkan dari sinar matahari langsung, pipa uap dan sumber kelembapan lingkungan apapun.
Masa simpan dalam kondisi tersegel yang sesuai: 18 bulan sejak tanggal produksi yang tercetak di label kantong. Setelah 18 bulan uji ulang MVR dan kelembapan sebelum digunakan.
Setelah kantong dibuka, proses dalam 72 jam atau segel kembali dengan pengering dan keringkan ulang sebelum produksi berikutnya.
Aplikasi Tipikal
Tempat senyawa PA66 Juhai memberikan nilai nyata: bagian‑bagian di mana panas terus‑menerus, keamanan kelistrikan atau kekakuan tinggi di bawah beban adalah hal yang wajib ada.
Otomotif Bawah Kap
Rumah termostat, saluran keluar air, tutup mesin, aktuator turbo, manifold saluran masuk udara, tutup rocker.
Konektor Tegangan Tinggi Kendaraan Listrik
Rumah konektor HV platform 800V, isolator busbar, rumah PDU, bagian struktur pengisi daya terpasang.
Peralatan Sakelar Listrik
Rumah dasar MCB / MCCB, blok terminal, bingkai relai, bagian isolasi ruang pemadam busur api.
Motor Alat Listrik
Tutup ujung motor bor / obeng impact tanpa kabel, dudukan sikat, pembawa transmisi, bingkai mekanisme palu.
Roda Gigi Industri
Roda gigi cacing / lurus cetak injeksi beban menengah, pembawa roda gigi, rumah pompa roda gigi, roda penggerak konveyor.
Sangkar Bantalan
| Sangkar penahan bantalan bola dan rol, pemandu ring dorong, komponen geser bantalan linear. |
Kotak Sambungan Surya
Rumah kotak sambungan modul PV, dudukan dioda bypass, badan kompresi gland kabel. Tersertifikasi CTI 600V.
Struktur Perangkat Medis
Genggaman instrumen bedah, kepala pompa, bingkai sasis peralatan diagnostik. Biokompatibilitas ISO 10993 berdasarkan permintaan.
Zona Kepatuhan Kelas Otomotif
Semua senyawa PA66 Juhai diproduksi di bawah protokol kontrol kualitas selaras IATF. Kami menyediakan paket data tervalidasi OEM yang mencakup dokumen kepatuhan otomotif dan industri berikut — paket lengkap Pernyataan Kesesuaian (DoC) tersedia untuk diunduh atau berdasarkan permintaan bersama penawaran Anda:
RoHS 2.0
Arahan UE 2015/863
10 zat yang dibatasi
ELV (2000/53/EC)
Kendaraan Akhir Masa Pakai
Pb, Hg, Cd, Cr⁶⁺ < batas
PAHs 18
Standar Jerman GS / AfPS GS‑2019‑01
18 hidrokarbon aromatik polisiklik
VOC / DoC VDA 278
Surat kepatuhan emisi VOC / FOG termodesorpsi
Kemasan, MOQ dan Pengiriman
| Kemasan Ekspor Standar | Kantong komposit kraft / PE tersegel panas 25 kg dengan penghalang kelembapan aluminium bagian dalam (penting untuk PA66) |
|---|---|
| Konfigurasi Palet | 40 kantong per palet kayu difumigasi ISPM‑15 = 1.000 kg (1 MT) per palet; dibungkus plastik peregang + papan tepi + pelindung sudut |
| MOQ (Jumlah Pesanan Minimum) | 1.000 kg (1 palet penuh / 40 kantong × 25 kg). Tersedia lot uji berbayar 100‑500 kg untuk kualifikasi bagian baru. |
| Waktu Kirim Kelas Stok | 3‑5 hari kerja setelah pembayaran (EXW Ningbo) untuk kelas hitam standar BFE04 / FR25 / ETF‑HT / CT600. |
| MOQ Warna Kustom / Formulasi Khusus | 5.000 kg (5 palet). Pencocokan warna RAL / Pantone; penyesuaian paket tahan api, CTI atau penstabil panas. |
| Muatan Kontainer 20 kaki FCL | ~ 20.000 kg (20 palet 1 MT standar) / ~ 22.000 kg konfigurasi big‑bag tanpa palet |
| Dokumen Termasuk | Faktur Komersial, Daftar Kemasan, Bill of Lading / AWB, Sertifikat Asal (Form F / Form E berdasarkan permintaan), Laporan Uji Lot CoC, DoC kepatuhan RoHS/REACH/ELV/PAHs, MSDS |
Pertanyaan yang Sering Diajukan (FAQ)
PA66‑BFE04 Juhai diformulasikan untuk menyamai rentang performa PA66 terstabilisasi panas 30% GF tipe DuPont Zytel 70G30HSLR dan BASF Ultramid A3EG6. Kesesuaian sifat tipikal berada dalam ±5% pada tarik, modulus, HDT dan impak dibanding nilai tengah lembar data — cukup untuk uji penggantian langsung pada sebagian besar bagian non‑keselamatan. Kirimkan spesifikasi kelas Anda saat ini dan insinyur kami akan memberikan tabel perbandingan lengkap beserta sampel gratis 2 kg untuk uji cetak Anda sendiri. Untuk padanan yang terdaftar di Kartu Kuning UL, kami dapat menyediakan dokumen uji pihak ketiga.
Ya. PA66‑FR25 (PA66 tahan api bebas halogen 25% GF) diformulasikan untuk lulus UL94 V‑0 pada ketebalan dinding minimum 0,8 mm pada batang uji standar tanpa tetesan. Kami memberikan laporan uji UL94 internal dan foto secara gratis bersama permintaan sampel awal Anda. Berkas UL lini utama kami (Kartu Kuning UL) sedang diproses dan dijadwalkan terbit Q4 2026 — laporan laboratorium pihak ketiga sementara (SGS / CTI) sudah tersedia dan diterima oleh sebagian besar OEM Tier‑2 dan elektronik konsumen untuk kualifikasi program.
Ya. Untuk kualifikasi proyek baru dan cetak prototipe kami menawarkan tiga opsi volume lebih kecil: (a) Sampel laboratorium gratis 2 kg (ongkos kirim ditanggung penerima melalui DHL/FedEx untuk pengiriman internasional). (b) Sampel berbayar satu kantong 25 kg untuk uji cetak singkat (~$125‑150 / kantong tergantung kelas). (c) Lot uji 100‑500 kg diambil dari produksi stok (premi 5‑10% per kg di atas harga ≥1 T). Semua lot kecil dikirim dengan dokumen CoC dan kepatuhan lengkap sama seperti pesanan produksi. Hubungi penjualan untuk harga uji yang tepat.
Tentu saja. Setiap pengiriman dilengkapi paket data terlacak lengkap: (1) Sertifikat Kesesuaian (CoC / laporan uji lot) yang mencantumkan hasil uji nyata untuk lot produksi tersebut — tarik, modulus, HDT, MVR, massa jenis, kelembapan dibanding spesifikasi pembelian Anda. (2) Pernyataan Kesesuaian multi‑standar RoHS 2.0 + REACH + ELV + PAHs (DoC). (3) Versi terbaru Lembar Data Keselamatan Material (MSDS / SDS). (4) Faktur komersial, daftar kemasan, BL/AWB dan sertifikat asal. (5) Opsional berdasarkan permintaan: data uji UL94, CTI, surat proses IATF, data uji VDA 278 VOC, laporan kontak makanan FDA atau laporan biokompatibilitas ISO 10993 untuk kelas tertentu.
Minta Penawaran, Lembar Data atau Sampel Gratis 2 kg
Isi formulir di bawah ini — insinyur penjualan teknis PA66 kami akan membalas dalam 24 jam dengan lembar data PDF, harga EXW Ningbo, waktu pengiriman dan ketersediaan sampel. Centang kotak sampel gratis jika Anda ingin 2 kg dikirim ke laboratorium Anda.
Formulir Permintaan — Kelas PA66 (Nilon 66) Termodifikasi
💡 Tips Hemat Biaya — Bagian Struktur Suhu Ruang?
Jika bagian Anda tidak terpapar suhu terus‑menerus di atas 140 °C, tidak memerlukan tahan api V0 atau CTI 600V, kelas PA6 termodifikasi kami memberikan sekitar 80% kekakuan PA66 dengan biaya per kg −15 hingga −25% lebih rendah.
👉 Ingin biaya turun 15% untuk bagian struktur suhu ruang? Lihat Kelas PA6 Termodifikasi Kami →
