PA6 V0 tahan api: standar GB China vs penandaan UL dan IEC
Minta PA6 tahan api dari tiga pemasok dan Anda akan menerima tiga dokumen yang semuanya bertuliskan "V-0": satu laporan GB/T 2408, satu laporan IEC 60695-11-10, dan satu kartu kuning UL. Uji bakar di belakang ketiganya pada dasarnya sama, yaitu uji bakar vertikal 50 W, tetapi dokumennya tidak menyatakan hal yang sama: beda ketebalan yang dicakup, beda data tambahan yang menyertainya, dan beda pihak yang berwenang menerbitkannya. Di sinilah sebagian besar masalah ekspor, penggantian material, dan penolakan saat barang datang dimulai.
Isi halaman ini
Mengapa satu tingkat V-0 berakhir di tiga dokumen berbeda
Tabel padanan metode uji (GB / IEC / UL)
Apa yang sebenarnya tercantum di kartu kuning UL, dengan dua contoh terbitan resmi
Pertanyaan yang paling sering diajukan pembeli dan bagian produksi
Arti perbedaan penandaan saat membeli dan saat mencetak
Kesalahan umum yang merusak proyek sertifikasi
1. Satu uji bakar, tiga dokumen
UL 94 adalah standar pembakaran horizontal dan vertikal dari Amerika. Standar ini telah diselaraskan dengan IEC 60707, IEC 60695-11-10, IEC 60695-11-20, ISO 9772, dan ISO 9773, sehingga prosedurnya sama di banyak wilayah. Padanan IEC-nya adalah IEC 60695-11-10:2013 "Fire hazard testing – Part 11-10: Test flames – 50 W horizontal and vertical flame test methods". Padanan di China adalah GB/T 2408 Plastics – Determination of burning characteristics – Horizontal and vertical test, versi berlaku GB/T 2408-2021; pasal 9.4-nya membagi material menjadi V-0, V-1, dan V-2 dengan dasar yang sama seperti UL 94.

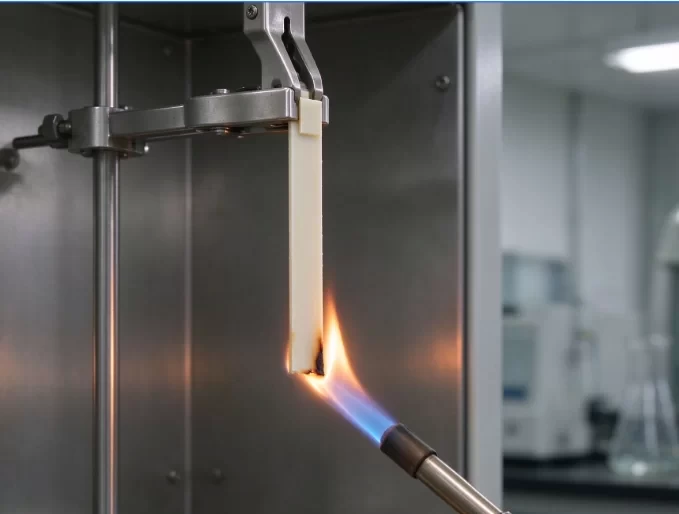

Pada ketiganya, uji vertikal memakai api 20 mm yang dikenakan dua kali selama 10 s pada ujung bawah spesimen yang dijepit, setelah pengondisian 48 jam pada 23 °C / 50 % RH atau 168 jam pada 70 °C. Material V-0 harus padam dalam 10 s setelah setiap pengenaan api, dengan total waktu nyala sisa tidak lebih dari 50 s dari lima spesimen, tidak ada titik leleh menetes yang menyalakan kapas di bawahnya, dan tidak ada spesimen yang terbakar sampai penjepit. Bagian ini memang bisa dipertukarkan. Perbedaannya ada pada dokumennya: lihat penjelasan metode uji dan dokumen kepatuhan PA6 yang menopang setiap pasar.
2. Padanan metode uji
| Aspek | China (GB) | Internasional (IEC / ISO) | Amerika Serikat (UL) |
|---|---|---|---|
| Uji bakar vertikal | GB/T 2408-2021 | IEC 60695-11-10:2013 | UL 94 |
| Api dan paparan | Api 20 mm, 2 × 10 s | Api 20 mm, 2 × 10 s | Api 20 mm, 2 × 10 s |
| Pengondisian | 48 jam / 23 °C / 50 % RH atau 168 jam / 70 °C | Sama | Sama |
| Klasifikasi | V-0, V-1, V-2 (pasal 9.4) | V-0, V-1, V-2 | V-0, V-1, V-2 |
| Indeks mudah terbakar kawat pijar (GWFI) | GB/T 5169.12 (mengadopsi IEC 60695-2-12) | IEC 60695-2-12 | UL 746A |
| Suhu penyalaan kawat pijar (GWIT) | GB/T 5169.13 | IEC 60695-2-13 | UL 746A |
| Penyalaan kawat panas dan busur (HWI / HAI) | Tidak termasuk laporan GB standar | Tidak termasuk laporan IEC | Kolom standar pada kartu kuning |
| Data panas jangka panjang | Diminta terpisah | Seri IEC 60216 | RTI Elec / Imp / Str, °C |
| Jalur sertifikasi lazim | CQC / CCC, laporan GB | Skema CB, laporan IEC | Sertifikasi UL 94, kartu kuning UL |
Cara membacanya begini: baris uji bakar bisa dipertukarkan, baris penyalaan dan panas jangka panjang tidak. Laporan GB/T 2408 memberi tahu pembeli apakah material berperilaku seperti V-0. Kartu kuning UL menambahkan sampai ketebalan dinding berapa klasifikasi itu berlaku, bagaimana material bereaksi terhadap kawat panas dan busur listrik, serta sampai suhu berapa material itu aman dipakai bertahun-tahun.
3. Apa yang sebenarnya tercantum di kartu kuning
Kartu kuning adalah catatan publik di balik pencatatan UL 94. Isinya bukan satu kata, melainkan tabel kecil per keluarga material, dan setiap angka terikat pada satu ketebalan spesimen. Dua catatan terbitan resmi menunjukkan rentangnya:
| Kolom | Berkas E121562 (contoh) | Berkas E130155 (contoh) |
|---|---|---|
| Kelas api pada ketebalan minimum | V-0 pada 1,5 mm | HB pada 0,75 mm |
| HWI (penyalaan kawat panas) | 3 | 4 |
| HAI (penyalaan busur arus tinggi) | 0 | 0 |
| RTI Elec / Imp / Str (°C) | 90 / 85 / 90 | 105 / 80 / 85 |
Tiga hal berdampak komersial. Pertama, kelas api selalu disertai ketebalan minimum: material yang tercatat V-0 pada 3,0 mm belum tentu V-0 pada 1,6 mm, dan hanya kartu kuning yang menyatakannya secara tertulis. Kedua, HWI dan HAI menggambarkan penyalaan akibat gangguan listrik, bukan rambatan api: komponen bisa V-0 tetapi lemah saat bersentuhan dengan kawat pijar. Ketiga, RTI adalah nilai penuaan panas jangka panjang dan tidak berkaitan dengan pembakaran, tetapi menentukan apakah rumah komponen bertahan lima tahun di samping transformator.
4. Pertanyaan yang sering diajukan
5. Arti perbedaan penandaan saat membeli
Susun daftar dokumen sebelum menawar harga. Untuk proyek peralatan rumah tangga di China, paket lazimnya adalah laporan GB/T 2408 ditambah laporan kawat pijar GB/T 5169. Untuk Eropa dan sebagian besar pasar skema CB, lembaga sertifikasi akan membaca laporan IEC 60695-11-10 dengan ketebalan minimum yang dinyatakan. Untuk Amerika Utara, mintalah nomor berkas UL dan periksa sendiri di direktori sertifikasi daring UL, jangan hanya menerima sertifikat hasil pindai.
Setelah itu cocokkan ketebalannya, bukan hanya kelasnya. Komponen dengan dinding 1,6 mm, rib 2,0 mm, dan bos 3,0 mm membutuhkan klasifikasi yang mencakup ketiganya, yang biasanya berarti grade nilon tahan api berkelas V-0 yang tercatat mulai 1,5 mm atau lebih tipis, bukan material yang hanya mencapai V-0 pada 3,0 mm.
6. Menjaga klasifikasi tetap berlaku di lantai produksi
PA6 tahan api adalah senyawa berisi pengisi dan aditif; klasifikasinya hidup di paket aditif sama seperti di resinnya. Keringkan pada 80–90 °C selama 4–6 jam sampai di bawah 0,1 % kadar air, dan anggap angka 0,1 % sebagai batas keras, bukan target. Suhu leleh biasanya berada di rentang 240–265 °C, sedikit lebih rendah dari PA6 umum: menaikkannya untuk memperbaiki aliran adalah cara tercepat kehilangan performa api. Jaga waktu tinggal tetap pendek, batasi gilingan ulang, dan hindari tekanan balik yang terlalu tinggi, karena geseran dan waktu tinggal sama-sama merusak sistem tahan api.
Komponen yang kemudian di-anneal harus diuji ulang perilaku apinya, karena panas yang menghilangkan tegangan juga menua-kan aditif. Untuk pekerjaan rumah komponen yang menuntut kawat pijar dan penuaan panas sama pentingnya dengan pembakaran, pilihan material beserta data keselamatan listriknya dirangkum dalam PA6 tahan api untuk rumah komponen listrik tegangan rendah.
7. Kesalahan yang merusak proyek sertifikasi
Mengutip hasil V-0 pada 3,0 mm untuk dinding rumah komponen 1,6 mm.
Memakai grade HB di tempat standar keselamatan mensyaratkan V-0, karena di brosur keduanya disebut "tahan api".
Hanya membaca kelas api dan mengabaikan HWI, HAI, serta RTI pada kartu.
Menganggap hasil UL 94 memenuhi persyaratan kawat pijar.
Menyerahkan laporan laboratorium China sebagai bukti untuk pencatatan di Amerika Utara.
Mencetak komponen uji dengan 100 % gilingan ulang, lalu menguji api pada komponen itu.
8. Kesimpulan
Uji bakar V-0 adalah salah satu dari sedikit titik di mana metode China, IEC, dan Amerika benar-benar sejalan, sehingga data materialnya mudah dipakai lintas negara. Dokumennya tidak: laporan GB/T 2408, laporan IEC 60695-11-10, dan kartu kuning UL menjawab tiga pertanyaan berbeda soal ketebalan, penyalaan listrik, dan penuaan panas. Tentukan dulu pasar tujuan, lalu minta dokumen yang benar-benar diakui pasar tersebut, dan pastikan ketebalan minimumnya mencakup dinding paling tipis pada komponen Anda.
