PA6 vs PA66 Tahan Api: Nilon Mana yang Lebih Mudah Mencapai V-0?
Setiap minggu kami menerima pertanyaan yang sama dari tim molding dan pembelian: apakah rumah konektor, spul koil, atau bodi sakelar ini harus dibuat dari PA6 atau PA66 tahan api? Jawaban singkatnya, keduanya bisa lolos UL94 V-0 setelah sistem penghambat api yang tepat dicampurkan ke dalam resin. Jawaban yang lebih berguna: keduanya mencapai V-0 dengan kendala yang berbeda, dan pilihannya biasanya bergantung pada ketebalan dinding, suhu kerja kontinu, warna, dan anggaran.
Kesalahan paling umum adalah menganggap PA66 otomatis "lebih tahan api" daripada PA6 karena bahan ini kelasnya lebih tinggi. Dalam kondisi tanpa modifikasi, keduanya berperingkat UL94 HB, dan perbedaan limiting oxygen index hanya beberapa poin. Perbedaan nyata muncul setelah penghambat api ditambahkan: PA66 membawa suhu kerja kontinu yang lebih tinggi dan penyerapan air lebih rendah, sementara PA6 unggul pada biaya pemrosesan dan harga per kilogram. Artikel ini membandingkan keduanya dengan angka yang bisa Anda pakai saat meninjau lembar data material.
Apa saja yang dibahas artikel ini:
Perbedaan struktur molekul dan perilaku api dasar antara PA6 dan PA66
Tabel perbandingan tahan api: LOI, UL94, penyalaan, dan pembakaran
Tiga jalur menuju V-0 (brominasi, fosfor merah, MCA berbasis nitrogen) dan grade asli
Perbandingan mekanis, penyerapan air, dan pemrosesan
FAQ, saran pemilihan, dan kesalahan spesifikasi umum
1. Struktur Molekul dan Perilaku Api Dasar
PA6 dibuat melalui polimerisasi buka cincin kaprolaktam; PA66 adalah polimer kondensasi dari heksametilendiamina dan asam adipat. Kerapatan gugus amida dan susunan kristalinnya berbeda, sebab itulah PA66 meleleh sekitar 40 °C lebih tinggi (kira-kira 260–265 °C dibanding 220–225 °C untuk PA6) dan ketahanan panas jangka panjangnya lebih tinggi.
Kedua resin pada dasarnya tidak self-extinguishing. PA6 dan PA66 standar sama-sama berperingkat UL94 HB dalam kondisi tanpa modifikasi. Nilai limiting oxygen index (LOI) yang dipublikasikan adalah 24–26% untuk PA6 dan 26–28% untuk PA66, jadi PA66 sedikit lebih sulit menyala dan terbakar sedikit lebih lambat dengan tetesan yang lebih kental, tetapi selisihnya kecil dan jarang menjadi penentu aplikasi sendirian.

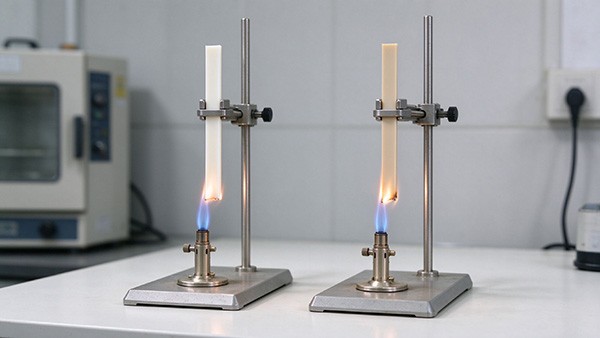

2. Perbandingan Tahan Api: PA6 vs PA66
| Properti | PA6 (standar) | PA66 (standar) |
|---|---|---|
| Peringkat UL94, tanpa modifikasi | HB | HB |
| Limiting oxygen index (LOI) | 24–26% | 26–28% |
| Perilaku penyalaan | Relatif mudah menyala | Sedikit lebih sulit menyala |
| Laju bakar dan tetesan | Bakar lebih cepat, tetesan lelehan nyata | Bakar lebih lambat, tetesan lebih kental |
| Peringkat yang bisa dicapai dengan penghambat api | V-0 (dengan aditif FR) | V-0 (dengan aditif FR) |
| Penggunaan khas setelah modifikasi V-0 | Rumah peralatan listrik, sakelar, spul koil | Konektor, dudukan relai, komponen pemutus, komponen pengisi daya EV |
LOI diukur dengan peralatan uji indeks oksigen (ISO 4589) dan menunjukkan konsentrasi oksigen minimum yang mendukung pembakaran. Nilai di atas 26% berarti material membutuhkan atmosfer oksigen lebih tinggi agar tetap terbakar. Jangan membaca LOI sebagai lolos/gagal untuk UL94: uji bakar vertikal adalah prosedur berbeda dengan hasil yang bergantung pada ketebalan.
3. Tiga Jalur Penghambat Api Menuju V-0
Baik PA6 maupun PA66 dicampur dengan keluarga penghambat api yang sama. Pemilihan sistem lebih berpengaruh daripada resin dasar pada properti yang benar-benar diperiksa pembeli: comparative tracking index (CTI), kemampuan warna, dan perilaku korosi.
| Sistem | CTI | Warna | Trade-off utama |
|---|---|---|---|
| Brominasi (mengandung halogen) | Rendah, sekitar 180–250 V | Semua warna | Biaya terendah dan efisien, tetapi melepas hidrogen halida korosif saat terbakar |
| Fosfor merah (bebas halogen) | Sedang | Hanya hitam atau gelap (warna natural merah tua) | Bebas halogen, tetapi hidrolisis bisa mengkorosi komponen logam; warna terbatas |
| MCA berbasis nitrogen (bebas halogen) | Tinggi, 600 V ke atas | Putih dan abu-abu muda bisa dibuat | CTI dan kemampuan warna terbaik; umum untuk konektor dinding tipis |
Grade asli menunjukkan bagaimana sistem ini dipakai di produksi. Di sisi PA66, grade V-0 bebas halogen antara lain Asahi Kasei LEONA FR250 (tanpa penguat, untuk konektor), LEONA FG173 (30% serat kaca, V-0 bebas halogen), Celanese Zytel FR50 / FR7025V0F (25% serat kaca, bebas halogen), BASF Ultramid A3U44G6 (PA66-GF30, bebas halogen, GWFI 960 °C), dan Technyl PROTECT A 60G1 V30 (30% serat kaca, V-0, 5VA, F1). Di sisi PA6, sistem nitrogen dan fosfor yang sama banyak dicampur ke grade peralatan listrik dan sakelar. Jika komponen harus putih, bebas halogen, dan ber-CTI tinggi, secara praktis Anda terbatas pada jalur berbasis nitrogen pada kedua resin.
4. Perbandingan Mekanis, Penyerapan Air, dan Pemrosesan
| Properti | PA6 | PA66 |
|---|---|---|
| Kekuatan tarik (tanpa penguat, tipikal) | 70–80 MPa | 80–90 MPa |
| Modulus lentur (tipikal) | ~2500 MPa | ~2800 MPa |
| Titik leleh | ~220–225 °C | ~260–265 °C |
| Ketahanan panas jangka panjang | ~100–120 °C | ~120–130 °C |
| Penyerapan air pada 23 °C / 50% RH | ~2,5–3,0% | ~2,0–2,5% |
| Rentang suhu leleh tipikal | 230–260 °C | 250–280 °C |
| Biaya bahan baku | Lebih rendah | Lebih tinggi, umumnya 10–20% atau lebih tergantung pasar |
Kelembapan adalah variabel pertama pada komponen nilon apa pun. Molekul air berikatan hidrogen dengan gugus amida dan bertindak sebagai plasticizer: kekakuan dan kekuatan turun, ketangguhan dan dimensi naik. Pada 23 °C dan kelembapan relatif 50%, PA6 menyerap sekitar 2,5–3,0% berat dan PA66 sekitar 2,0–2,5%; jika direndam penuh, keduanya bisa menyerap 8–10%. Untuk rumah tahan api yang harus menjaga ketahanan tracking dan akurasi dimensi, penyerapan PA66 yang lebih rendah adalah keuntungan praktis, tetapi hanya jika grade dikeringkan dengan benar sebelum molding dan desain memperhitungkan kelembapan kesetimbangan komponen jadi.
5. FAQ
6. Kapan Memilih PA6, Kapan Memilih PA66
Mulai dari kondisi kerja, bukan dari nama resin. Jika komponen bekerja dekat elemen pemanas, harus menjaga ketahanan tracking di udara lembap, atau merupakan konektor berdinding tipis yang harus mempertahankan toleransi, PA66 layak dengan harga lebih tinggi. Jika aplikasinya adalah rumah, bodi sakelar, atau spul yang sensitif biaya dengan suhu sedang, PA6 tahan api biasanya pilihan ekonomis.
Untuk desain mekanis aturan praktisnya sederhana: PA66 memberi sekitar 10–15% kekuatan tarik lebih dan modulus lebih tinggi dalam keluarga muatan kaca yang sama, plus titik leleh sekitar 40 °C lebih tinggi. Untuk perilaku api aturannya berbeda: pilih sistem penghambat api yang cocok dengan target ketebalan, warna, dan CTI Anda, lalu konfirmasi peringkat V-0 pada ketebalan itu di lembar data.
Dua perbandingan terkait di situs ini membahas lebih dalam grade dengan serat kaca dan pemilihan umum: panduan pemilihan PA6 vs PA66 dan perbandingan PA6 GF30 vs PA66 GF30. Jika Anda sudah memutuskan PA66 tahan api, periksa rentang produk V-0 dan catatan pemrosesan di pelet PA66 tahan api kelas V-0 kami.
7. Kesalahan Spesifikasi Umum
Menulis "V-0" tanpa ketebalan. Grade yang V-0 pada 3,0 mm belum tentu V-0 pada 1,0 mm; lembar data menunjukkan ketebalan minimum untuk setiap peringkat.
Memesan PA66 fosfor merah padahal komponen harus putih. Warna natural sistem itu merah tua dan praktis hanya hitam atau gelap.
Mengabaikan CTI. Konektor di lingkungan lembap butuh grade CTI tinggi; sistem brominasi berada di ujung rendah (sekitar 180–250 V).
Molding nilon tahan api tanpa pengeringan. Grade FR PA6 dan PA66 harus dikeringkan di bawah 0,1% kelembapan sebelum molding; pelet basah mengubah kualitas komponen dan hasil uji.
Membandingkan harga tanpa muatan kaca yang sama. Perbandingan resin ke resin di atas hanya berlaku saat pengisian filler sama.
8. Kesimpulan
PA6 dan PA66 sama-sama mulai dari UL94 HB dan sama-sama mencapai V-0 dengan paket penghambat api yang benar. PA66 memberi ketahanan panas lebih tinggi, titik leleh sekitar 40 °C lebih tinggi, penyerapan air lebih rendah, dan kekakuan lebih besar; PA6 memberi biaya lebih rendah dan pemrosesan lebih mudah. Untuk komponen tahan api, tentukan dulu ketebalan, warna, CTI, dan suhu kerja, lalu biarkan kendala itu memilih sistem dan resin. Kirim gambar dan kondisi kerja Anda ke insinyur kami dan kami akan merekomendasikan grade alih-alih menebak; kompon tahan api PA66 dan PA6 tersedia dengan dokumentasi UL lengkap.
